万科雨棚、挑板防水做法及构造图

放大字体  缩小字体 发布日期:2016-11-20
6、雨棚、挑板防水做法

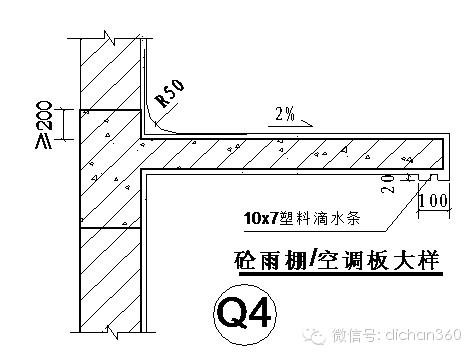

6.1、混凝土雨棚、挑板防水建筑做法

通用说明:下表为无组织排水做法,周边无上反梁;如果周边设置上反梁,必须设置地漏。

构造做法:

1、最薄处1513水泥砂浆找坡压光,坡度2%(根部批R50的圆角);

2、钢筋砼结构板(根部素砼做反坎200高,与主体一次浇注完成)。

关键质量控制点:112小时淋水检查渗漏;2、反坎。

节点大样图:



6.2、玻璃雨棚建筑做法

通用说明:室外与户外或地下室采光井

构造做法:玻璃排水坡度为6%

关键质量控制点: 1、密缝胶的施工,2、泛水构造设置

节点大样图:



7、变形缝做法

通用说明:屋面高低交接处、情景洋房露台、外墙变形缝(变形缝侧墙砼必须与屋面、露台和地下室顶板砼一次浇筑成型)

节点大样图:





8、其他防水做法

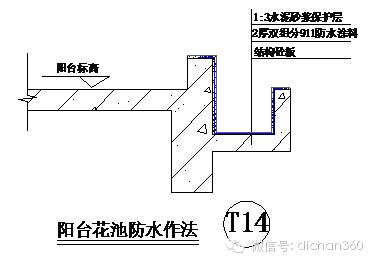

8.1、花池防水建筑做法

通用说明:1、此处的花池指由于渗漏会影响外观和功能的花池;2、侧壁必须用钢筋混凝土(Φ6@200C20混凝土)。

构造做法:

1250~500厚种植土;

2、无纺布隔离,四周上翻100高,端部通长用粘结剂50高;

380厚粒径1030碎石滤水层;

4201:2.5水泥砂浆保护层;

52厚聚氨酯防水涂料(上反高度同花池侧壁高度)

6、最薄处21:2.5水泥砂浆找坡层(坡度1%);

7、钢筋砼结构板。

关键质量控制点:

148小时结构蓄水检查渗漏;2、防水材料、配比、厚度得验收和检查;3、防水层、吊洞完成后48小时蓄水检查渗漏;4、防水材料的上反高度;

节点大样图:



8.2、砼制生活水池、消防水池防水建筑做法

通用说明:1、抗渗混凝土应按设计图中渗漏等级要求配置。

构造做法:

1、瓷砖,缝宽2mm(采用汉高CM11瓷砖粘贴剂,CE36勾缝剂);

21.5mm厚汉高“赛力特”CR65防水宝;

31512.5水泥砂浆抹灰层(阴、阳角收成圆角,R100);

4、水池天花混凝土表面先用环氧砂浆刮平,然后刷ICI迪威尔油宝多功能漆D233h,稀释剂T530%(滚涂)。

关键质量控制点:148小时结构蓄水检查渗漏;2、防水材料、配比、厚度得验收和检查;3、防水层、吊洞完成后48小时蓄水检查渗漏;4、防水材料的上反高度;

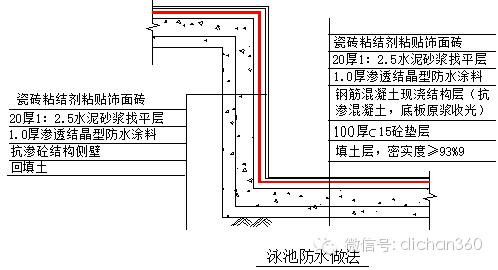

8.3、泳池

通用说明:适用于室外1、抗渗混凝土应按设计图中渗漏等级要求配置。

节点大样



关键质量控制点:

1、防水材料、配比、厚度得验收和检查;2、混凝土底板浇筑不留施工缝、3、侧壁施工缝设置在底板反上500mm处,必须设置通长密闭的3厚止水钢板,4、抗渗混凝土等级按设计要求确定。

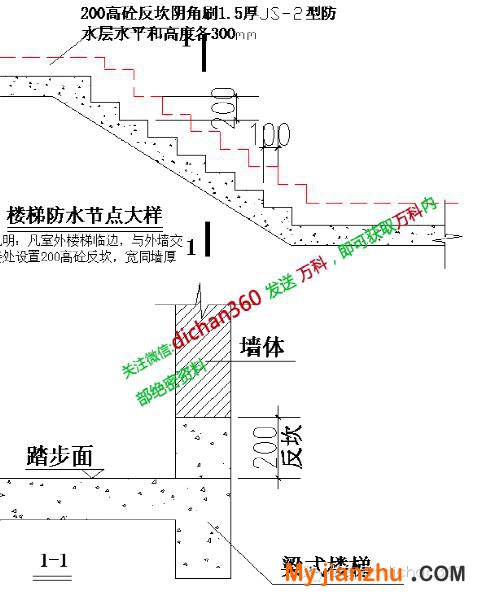

8.4、室外楼梯

通用说明:适用于室外楼梯与墙体连接的部位

节点大样



关键质量控制点:

1、反坎高度;

2、反坎浇筑质量。
