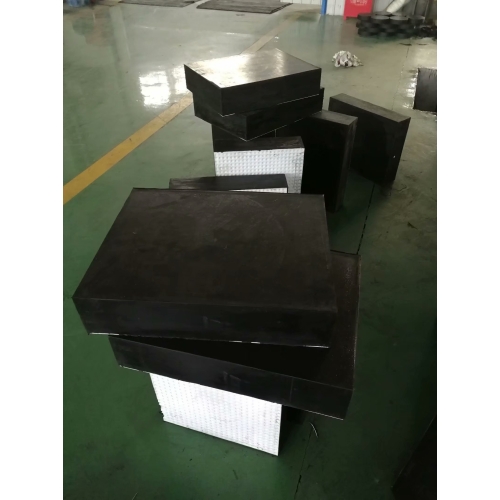

四氟板式橡胶支座产品介绍

（依据《公路桥梁板式橡胶支座》（JT/T 4-2019）标准）

四氟板式橡胶支座是在普通板式橡胶支座顶面粘结一层聚四氟乙烯（PTFE）滑板 而成，通过PTFE板与不锈钢板的低摩擦滑动来实现桥梁的水平位移。它兼具板式支座的承载与转动能力，以及盆式支座的滑动功能 ，是中小跨径桥梁活动端经济高效的解决方案。

1. 型号解析

• 代号 （以GJZF₄ 300×400×57为例）：
  • GJZ ：公路桥梁矩形板式橡胶支座GJZF4 450×550×87滑动板式橡胶支座产品价格板式桥梁支座咨询我报价（圆形为GYZ）；
  • F₄ ：带四氟滑板（“F₄”为聚四氟乙烯的化学符号）；
  • 300×400 ：支座平面尺寸（长×宽，单位：mm）；
  • 57 ：支座总厚度（单位：mm）。
• 规格扩展 （如GYZF₄ 400×65）：
  • GYZ ：圆形支座；
  • 400 ：直径400mm；
  • 65 ：总厚度65mm。

2. 结构组成

3. 技术参数

4. 核心特点

✔ 经济性好 ：比盆式支座成本低30%~50%。
✔ 安装简便 ：无需大型预埋件，适应性强。
✔ 兼具功能 ：同时提供竖向承压、转动和水平滑动。
✔ 维护方便 ：可单独更换不锈钢板或补充硅脂。

5. 与普通板式支座对比

6. 适用场景

• 中小跨径桥梁 ：简支梁、连续梁的活动端（跨径≤40m）。
• 城市立交桥 ：适应多方向位移的曲线匝道桥。
• 桥梁改造 ：替换老式钢支座，经济便捷。
• 临时支架 ：施工阶段的临时滑动支撑。

7. 选型要点

1. 承载力计算 ：
   • 按支座反力选择平面尺寸，控制平均压应力7~10MPa。
2. 位移验算 ：
   • 滑动位移量≤支座短边尺寸的20%（如300mm宽支座，位移≤60mm）。
3. 转角验算 ：
   • 梁端转角θ ≤ 支座允许转角（一般0.01rad）。
4. 配套设计 ：
   • 必须配套不锈钢板 （厚度≥2mm），并可靠固定于梁底。
