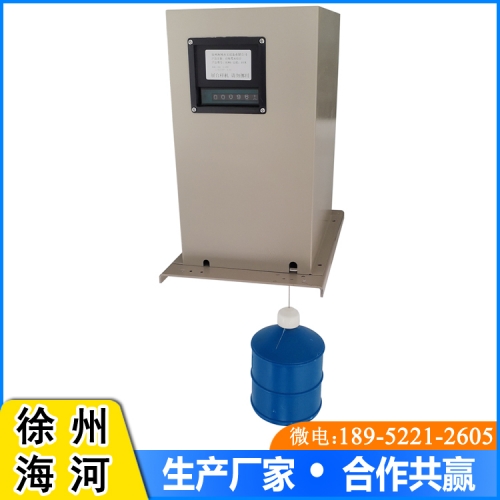

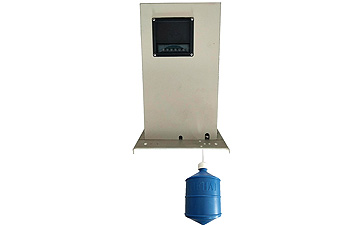

HSWH自收绳浮子式水位计

概述

HSWH自收绳水位计应用恒力弹簧平衡原理，由恒力装置及编码器等部件组成。当被测水位高度发生位置变化时，水对浮子的浮力变化，弹簧组件转动，收进或放出钢丝绳，带动编码器转动，输出当前水位的相应高度。

编码器可根据用户需要输出并行格雷码、4~20mA电流信号值、485信号或SSI信号。本装置安装方便、适应性强、结构合理、体积小、分辨率高、寿命长，有掉电后信号跟踪记忆功能。它能够长期用于液位测量并能保证性能的稳定可靠。

广泛使用于对江河湖泊、水库、船闸、水库、水电站、水文站、水厂、以及石油化工等地表水或地下水的水位测量。

二、主要技术指标:

1、  基本参数

a、测量范围：0-5、10、20、40米，按要求；

b、水位变率：< 100厘米/分

c、分辨力：1cm

d、水位轮启动力矩：< 100克·厘米（0.0098N·m）

e、测量准确度：≤±2cm或0.2%F·S

2、  机械参数

a、水位轮工作周长：32cm

b、测量缆：Φ0.6mm包塑不锈钢缆

c、浮子直径：10cm

3、  电参数

a、格雷码输出：10-13位

b、输出形式：接点通断输出  接触电阻：≤0.5Ω；绝缘电阻：≥10MΩ

4、  通信接口（选装）

   a、格雷码输出（B）

b、RS485接口：MODBUS-RTU协议（M）

c、4～20mA模拟量信号输出（A）

5、  使用环境

a、环境温度：-25℃～85℃

b、相对湿度；<90%(40℃)

c、尺寸：外形尺寸：长304宽197高303mm

底板安装固定孔：长275mmx宽150mm，4-M5x25螺钉

d、电源电压：12-24VDC
